2015.10.11 22:55 - Bengi

GAPD-7000 Uart 접속 방법 및 결과


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-50 | Off Compulsory


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-160 | Off Compulsory

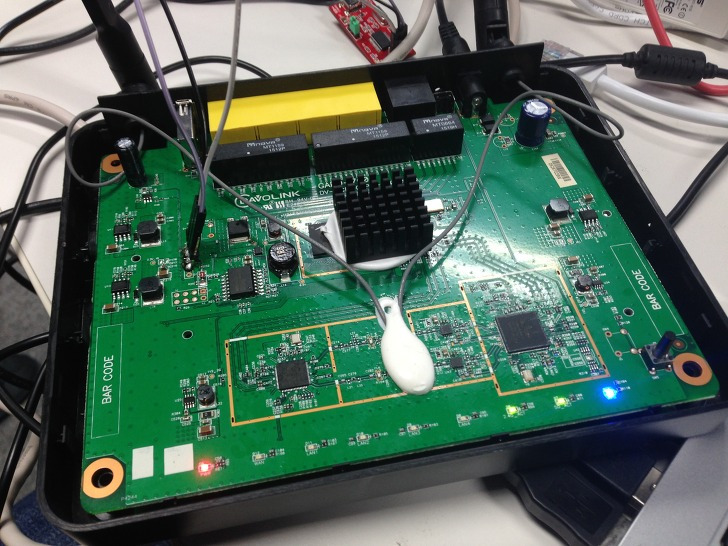

GAPD-7000의 UART에 접속하기 위해서는 일단 가공이 필요하다. UART 포트의 흔적이 기판에만 존재할 뿐 점퍼 케이블을 꼽을 수 있는 핀은 존재하지 않기 때문에, (J3라고 적힌) UART 포트 주변에 플럭스를 칠하고, 핀을 납땜 하자.


통신 속도는 115200이며, PuTTY 사용시 Parity와 Flow control 모두 None으로 잡도록 한다. 맨 좌측 부터 Vcc, Tx, Rx, GND 순이며, Vcc, Tx, Rx에 Vcc, Rx, Tx (시리얼 통신이다!) 순으로 연결만 해주면 공유기와 통신이 가능하다. 출력되는 로그를 보면 알 수 있는 것들이 많은데 이것에 대한 설명은 생략하도록 하겠다. Broadcom의 CFE를 개조하여 펌웨어를 만들었다는 것을 보고 알 수 있다.

Decompressing...done
Decompressing...done


CFE version 6.37.14.202 (r411974) based on BBP 1.0.37 for BCM947XX (32bit,SP,)
Build Date: Thu Sep 26 17:16:48 KST 2013 (youngho@youngho-desktop)
Copyright (C) 2000-2008 Broadcom Corporation.

Init Arena
Init Devs.
Boot partition size = 262144(0x40000)
DDR Clock: 389 MHz
Info: DDR frequency set from clkfreq=800,*389*
et0: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 6.37.14.202 (r411974)
et2: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 6.37.14.202 (r411974)
CPU type 0x0: 800MHz
Tot mem: 131072 KBytes

CFE mem:    0x00F00000 - 0x0106C518 (1492248)
Data:       0x00F44B5C - 0x00F450B4 (1368)
BSS:        0x00F450C0 - 0x00F6A518 (152664)
Heap:       0x00F6A518 - 0x0106A518 (1048576)
Stack:      0x0106A518 - 0x0106C518 (8192)
Text:       0x00F00000 - 0x00F3C4EC (247020)

spiflash_info(), d_id:0xC218 v_id:0xC2 sz 0x1000000 (65536 * 256) c_id:53010 c_r                                   ev:1 f3br:2
NVRAM was mapped to the Primary
Device eth0:  hwaddr 94-FB-B2-2B-10-30, ipaddr 192.168.123.1, mask 255.255.255.0
        gateway not set, nameserver not set
Booting(1): boot -raw -z -addr=0x8000 -max=0xef8000 flash0.os2:
Loader:raw Filesys:raw Dev:flash0.os2 File: Options:(null)
Loading: .... 4024832 bytes read
Entry at 0x00008000
Closing network.
Starting program at 0x00008000
console [ttyS0] enabled, bootconsole disabled
serial8250.0: ttyS1 at MMIO 0x18000400 (irq = 117) is a 16550
brd: module loaded
loop: module loaded
pflash: found no supported devices
init_mtd_partitions(), device_id:0xC218 vendor_id:0xC2 sz 0x1000000 (65536 * 256)
The first offset=40000, 2nd offset=800000
bcmsflash: squash filesystem found at block 28
bcmsflash: squash filesystem found at block 152
Creating 11 MTD partitions on "bcmsflash":
0x000000000000-0x000000040000 : "boot"
0x000000040000-0x000000800000 : "linux"
0x0000001c8fe4-0x000000800000 : "rootfs"
0x000000800000-0x000000f40000 : "linux2"
0x000000988fb0-0x000000f40000 : "rootfs2"
0x000000f40000-0x000000f70000 : "dwlog"
0x000000f70000-0x000000f90000 : "DLG"
0x000000f90000-0x000000fa0000 : "dvrom"
0x000000fa0000-0x000000fc0000 : "dlog"
0x000000fc0000-0x000000fe0000 : "b_nvram"
0x000000fe0000-0x000001000000 : "nvram"
PPP generic driver version 2.4.2
NET: Registered protocol family 24
usbmon: debugfs is not available
ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
ehci_hcd 0000:00:0b.1: EHCI Host Controller
ehci_hcd 0000:00:0b.1: new USB bus registered, assigned bus number 1
ehci_hcd 0000:00:0b.1: irq 111, io mem 0x18021000
ehci_hcd 0000:00:0b.1: USB 0.0 started, EHCI 1.00
hub 1-0:1.0: USB hub found
hub 1-0:1.0: 2 ports detected
ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
ohci_hcd 0000:00:0b.0: OHCI Host Controller
ohci_hcd 0000:00:0b.0: new USB bus registered, assigned bus number 2
ohci_hcd 0000:00:0b.0: irq 111, io mem 0x18022000
hub 2-0:1.0: USB hub found
hub 2-0:1.0: 2 ports detected
xhci_hcd 0000:00:0c.0: xHCI Host Controller
xhci_hcd 0000:00:0c.0: new USB bus registered, assigned bus number 3
xhci_hcd 0000:00:0c.0: irq 112, io mem 0x18023000
xhci_hcd 0000:00:0c.0: Failed to enable MSI-X
xhci_hcd 0000:00:0c.0: failed to allocate MSI entry
usb usb3: No SuperSpeed endpoint companion for config 1  interface 0 altsetting 0 ep 129: using minimum values
xHCI xhci_add_endpoint called for root hub
xHCI xhci_check_bandwidth called for root hub
hub 3-0:1.0: USB hub found
hub 3-0:1.0: 1 port detected
usbcore: registered new interface driver cdc_acm
cdc_acm: v0.26:USB Abstract Control Model driver for USB modems and ISDN adapters
usbcore: registered new interface driver usblp
Initializing USB Mass Storage driver...
usbcore: registered new interface driver usb-storage
USB Mass Storage support registered.
usbcore: registered new interface driver usbserial
USB Serial support registered for generic
usbcore: registered new interface driver usbserial_generic
usbserial: USB Serial Driver core
u32 classifier
    Actions configured
Netfilter messages via NETLINK v0.30.
nf_conntrack version 0.5.0 (1951 buckets, 7804 max)
ctnetlink v0.93: registering with nfnetlink.
xt_time: kernel timezone is -0000
ip_tables: (C) 2000-2006 Netfilter Core Team
TCP cubic registered
NET: Registered protocol family 10
IPv6 over IPv4 tunneling driver
NET: Registered protocol family 17
802.1Q VLAN Support v1.8 Ben Greear
All bugs added by David S. Miller
VFS: Mounted root (squashfs filesystem) readonly on device 31:4.
devtmpfs: mounted
Freeing init memory: 252K
/sbin/hotplug2: No such file or directory
insmod: ctf.ko: no module by that name found
insmod: bcm57xx.ko: no module by that name found
insmod: dpsta.ko: no module by that name found
insmod: cp210x.ko: no module by that name found
wan link 0
ETHER_PORT_PWR_DOWN_UP
Hit enter to continue...voice ssid already moved
mirror: no dport
WARNING: console log level set to 1
NET: Setting vlan1 hw addr to 94:FB:B2:2B:10:31
vlan1: WLC_GET_VAR(cap): Operation not supported
eth1: cmd=231: Invalid argument
eth1: WLC_SET_VAR(ack_extra_timeout): Operation not supported
eth1: WLC_SET_VAR(sifsdur): Operation not supported
eth1: WLC_SET_VAR(slotdur): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth1: WLC_SET_VAR(chanspec): Invalid argument
eth1: WLC_SET_VAR(bg_rate): Operation not supported
eth1: WLC_SET_VAR(a_rate): Operation not supported
eth1: WLC_SET_VAR(bg_rate): Operation not supported
eth1: WLC_SET_VAR(a_rate): Operation not supported
eth1: WLC_SET_VAR(bg_mrate): Operation not supported
eth1: WLC_SET_VAR(a_mrate): Operation not supported
eth1: WLC_SET_VAR(bg_mrate): Operation not supported
eth1: WLC_SET_VAR(a_mrate): Operation not supported
eth1: WLC_SET_VAR(avg_dma_xfer_rate): Operation not supported
eth1: WLC_SET_VAR(rx_sense_11b): Operation not supported
eth1: WLC_SET_VAR(rx_sense_ofdm): Operation not supported
eth1: WLC_SET_VAR(obss_coex): Operation not supported
eth2: cmd=231: Invalid argument
eth2: WLC_SET_VAR(ack_extra_timeout): Operation not supported
eth2: WLC_SET_VAR(sifsdur): Operation not supported
eth2: WLC_SET_VAR(slotdur): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(bsscfg:dv_fpage_en): Operation not supported
eth2: WLC_SET_VAR(chanspec): Invalid argument
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(ampdu_rr_retry_limit_tid): Operation not supported
eth2: WLC_SET_VAR(bg_rate): Operation not supported
eth2: WLC_SET_VAR(a_rate): Operation not supported
eth2: WLC_SET_VAR(bg_rate): Operation not supported
eth2: WLC_SET_VAR(a_rate): Operation not supported
eth2: WLC_SET_VAR(bg_mrate): Operation not supported
eth2: WLC_SET_VAR(a_mrate): Operation not supported
eth2: WLC_SET_VAR(bg_mrate): Operation not supported
eth2: WLC_SET_VAR(a_mrate): Operation not supported
eth2: WLC_SET_VAR(avg_dma_xfer_rate): Operation not supported
eth2: WLC_SET_VAR(rx_sense_11b): Operation not supported
eth2: WLC_SET_VAR(rx_sense_ofdm): Operation not supported
eth2: cmd=64: Operation not supported
NET: Setting wl0.1 hw addr to 96:FB:B2:2B:10:31
NET: Error setting hw for wl0.1; returned -1
NET: Setting wl1.1 hw addr to 9A:FB:B2:2B:10:31
NET: Error setting hw for wl1.1; returned -1
fblock_init():208 testing /dev/mtd6
fblock_init():215 /dev/mtd6 sz 131072 / 65536
total 2 blk, 1 valid, 1 free
total 2 blk, 1 valid, 1 free
total rec 45, free_bytes: 127958(cur62430)
blk_id:  0
mem   stat: cnt2 mx2 bytes192 mx192
cache stat: cnt1 mx1 bytes65536 mx65536
fblock_init():208 testing /dev/mtd5
fblock_init():215 /dev/mtd5 sz 196608 / 65536
total 3 blk, 1 valid, 2 free
total 3 blk, 1 valid, 2 free
total rec 288, free_bytes: 172000(cur40944)
blk_id:  0
mem   stat: cnt3 mx3 bytes288 mx288
cache stat: cnt1 mx1 bytes65536 mx65536
/usr/sbin/phymons: No such file or directory
SNMP 192.168.123.1:161 succesfully opened.
igmp: qintv:60 timeout:150
vlan2: WLC_GET_VAR(cap): Operation not supported
dlog: do nv_integrity_check(1) OK
vlan2 dhcp
iptables: No chain/target/match by that name.
iptables: No chain/target/match by that name.
killall: udhcpd: no process killed
killall: udhcpd: no process killed
wlconf: wl0.1_ disabled at wlconf start
wlconf: wl1.1_ disabled at wlconf start
apmon: No such file or directory
Hit enter to continue...00:00:07.226 acsd: scan in progress ...
00:00:10.350 acsd: selected channel spec: 0x1001
wlconf: wl0.1_ enabled at wlconf start-bss
00:00:10.866 acsd: scan in progress ...
00:00:15.553 acsd: selected channel spec: 0xe03a
wlconf: wl1.1_ enabled at wlconf start-bss



'일상생활 > 뚱땅뚱땅' 카테고리의 다른 글

GAPD-7000 Uart 접속 방법 및 결과  (0) 2015.10.11
간단한 MYO 사용 후기 #gotmyo  (9) 2014.12.19
MDR-1RBT Mk.2 사용기  (0) 2014.11.30

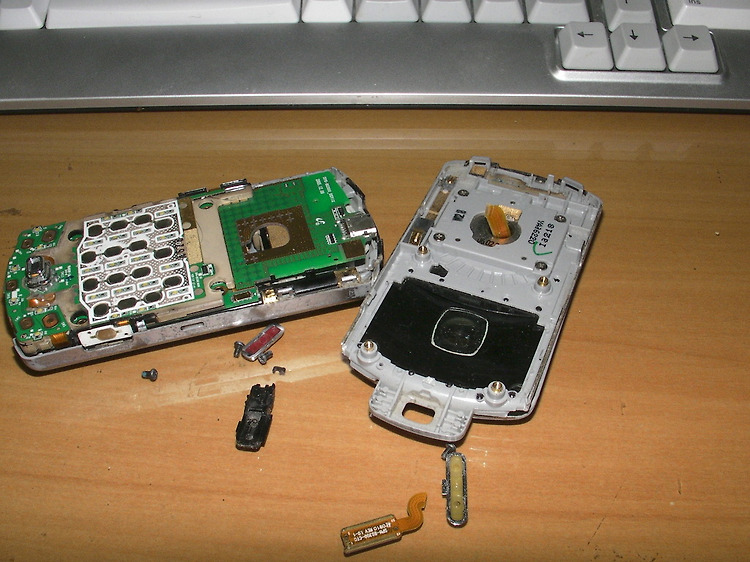

본격! 핸드폰 개박살 내기  (0) 2010.04.24

댓글을 입력하세요

2014.12.19 17:47 - Bengi

간단한 MYO 사용 후기 #gotmyo


약 2년 전 MYO라는 근육 모션 센서가 킥스타터인지, 아님 인디고고인지에서 홍보를 했었던 기억이 있다. 정말 혁신적이고, 그 당시의 기술로는 가능하다고 생각조차 못했던 녀석이 제품 개발이 된다고 홍보를 하고, 펀딩을 받는다는 소식에 한치의 의심도 안하고 나는 바로 신용카드 번호와 CVS와 그리고 비밀번호를 그 MYO를 홍보하는 사이트에 넘겨줬다. 그 당시까지 펀딩 사기라는게 흔히 있지도 않았고, 보통 작동도 안되는 제품 배송하는 것도 존재를 안 했기에 그렇게 큰 패기를 부릴 수 있었으리라 생각된다. 여튼, 뭐 주문한지 한 1년인가 2년인가 지난, 오늘로부터 한달전, 그러니까 2014년 11월 말 쯤에, 이메일을 뒤지던 나는 내가 프리오더한 MYO가 슬슬 준비 완료되서, 지불/배송 정보 업데이트만 끝나면 배송이 되리라는 걸 알게 되었다. 뭐 별 생각 있나, 2년 동안 까먹은 기다린 MYO인데... 배송 시작 안내 메일은 12월 초 쯤에 왔고, 그걸 읽다가 송장 번호가 없다는 걸 확인한 나는 패닉에 빠졌다. 아니, 송장 번호가 없다고요? 잠시만, 한국에 배송 받는 사람이 있긴한건가? 아니 이거 사기 아니야? 헐? 이런 혼란과 공포 속에서 MYO가격으로 18만1천원이 카드에서 빠졌다는 문자는 엄청난 충격이었다.

흐미, 나 사기 당한거 아냐?

그러다보니, MYO를 받았다는 블로그 글을 하나도 보지를 못했다. 페이스북에 올려진건 하나 찾았지만 그건 알파 Dev킷이였고, Dev킷이나 소매용 버전을 받은 사람은 내 주변이나 인터넷에서 한 번 도 본적이 없었다. 일단, MYO 받았다는 사람들은 없고 배송을 보냈다고 하는데 오지 않는다는 사람들만 넘쳐 났던것이다! 패닉 상태의 나는 진짜 이곳 저곳 다 뒤지다가, 네이버에 Myo 유저 공식(...) 카페라는 데를 우연히 알게 되었고, 배송을 배로 쳐 보내며, 송장번호 관리는 하지도 않는다는 사실과 받은 사람들이 10월달에 배송 시작해서 2달동안 기다리니 배타고 왔다라는 후기를 남기는 걸 보면서 어느정도 안도감을 느꼈지만, 최대 3달씩이나 쳐 걸리는 배송을 어찌 기다릴 수 있는가라는 생각만 되뇌이게 되었다. 뭐, 게시글 중에 한국 유저들이 하도 항의를 보내서, 항공 메일로 보내기 시작했다는 이야기가 잠깐 보였지만, 분명 항공 메일이면 송장번호가 있을 터, 기대를 아예 접기로 하였다.

4일 연속 학교에서 기말고사 보고, 공부하고, 기말고사 보고, 공부하는 일을 반복하다 집에 와 보니, 뭔가 자그만한 택배가 하나 와 있었다. 포장에 적혀있는 주소에는 THALMIC LABS라 적혀져있고, 캐나다 포스트로 보내졌다는 문구가 적혀져있다니, 이것은 MYO가 아닌것인가?!

별 생각을 안 하고 있었는데, 항공메일로 보내주기 시작한 것이였고, 난 우연히 그 수혜자가 된 것이였다. 11월에 배송된 분들은 다 배로 배송되고 있을텐데, 뭔가 심각하게 미안한 마음이 들긴하지만, 여튼 뭐 받았으니 써 먹어야할 것 아닌가. 빨리 빨리 제품 뜯고 작동되는지 확인하고 제품 리뷰를 올리기로 마음을 먹었다.

iPhone 5 | Normal program | Pattern | 1/15sec | F/2.4 | 0.00 EV | 4.1mm | ISO-800 | Off Compulsory요로코롬한 포장이다. 포장 참 이쁘다.

iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-125 | Off Compulsory이렇게 구성이 되어있다. 옆에 지지용 플라스틱이 있는데 이건 미처 못 찍었다.


iPhone 5 | Normal program | Spot | 1/17sec | F/2.4 | 0.00 EV | 4.1mm | ISO-320 | Off Compulsory안에 저렇게 금속으로 된 부분에서 근육 움직임을 포착한다. 착용하면 알겠지만, 심전도 센서 붙이는 느낌


iPhone 5 | Normal program | Spot | 1/24sec | F/2.4 | 0.00 EV | 4.1mm | ISO-50 | Off Compulsory통신 모듈, 근데 블루투스 쓰는 제품 아니였나? 이게 왜 필요할까?


iPhone 5 | Normal program | Pattern | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-100 | Off Compulsory착용 모습. 옷을 좀 널널한걸 입어야할 듯한 느낌이다.


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-160 | Off CompulsoryMicro-USB로 충전하고 통신한다.


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-250 | Off CompulsoryMYO 프로그램 설치 후 화면


iPhone 5 | Normal program | Spot | 1/40sec | F/2.4 | 0.00 EV | 4.1mm | ISO-64 | Off CompulsoryUSB에 동글 꼽고, Micro USB로 MYO랑 연결해야한다.


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-64 | Off Compulsory펌웨어 업데이트하는 중. 1분 이내로 걸린다.


iPhone 5 | Normal program | Spot | 1/40sec | F/2.4 | 0.00 EV | 4.1mm | ISO-50 | Off CompulsoryMYO의 이름 정하기. Bengi MYO


iPhone 5 | Normal program | Spot | 1/30sec | F/2.4 | 0.00 EV | 4.1mm | ISO-50 | Off Compulsory빼고 착용하랜다. 초기화 과정 좀 길고 지루하다 ㅠ


iPhone 5 | Normal program | Spot | 1/20sec | F/2.4 | 0.00 EV | 4.1mm | ISO-160 | Off Compulsory착용후 이렇게 자국이 남는다. 흠 뭔가 팔뚝에 칩 박힌듯한 모양새...


사용을 해본 결과, 일단 초기 MYO의 설정은 진짜 누구나 다 할 수 있을 정도로 쉬웠고, 그리고 그 후에 사용하는 방식도 아주 직관적이여서 진짜 누구나 다 쓸 수 있을 정도였다. 하지만, 피부에 직접 닿아야한다는 점은 역시 MYO가 갖고 있는 문제라면 문제라 할 수 있고, 아직 근육 모션 인식이 그렇게 좋지 않다는 점과 현재 지원되는 모션이 그렇게 많지 않고, 심지어 지원되는 프로그램도 적다는 건 좀 큰 문제라고 할 수 있다.

일단, 주먹, 왼쪽으로 손 흔들기, 오른쪽으로 손 흔들기, 손 펴기, 그리고 중지와 엄지 두 번 맞대기가 현재 지원되는 제스쳐이며, 중지와 엄지를 맞댐으로 동작이 시작된다는 것을 MYO에게 알려주고, 후속 제스쳐를 입력하는 방식이다. 아니면, 몇몇 환경 -키노트, 파워포인트- 에서는 슬라이드 진행중이라면 부담없이 왼쪽이나 오른쪽으로 손을 흔들면 제스쳐 인식이 바로 된다. 하지만 제스쳐를 좀 과장되게 해야하고, 안 그럴경우 몇몇 제스쳐를 구분 못 해 엉뚱한 결과를 내놓기도 한다. 대표적으로 키노트에서 다음 슬라이드를 보기 위해 왼쪽으로 손을 흔들었는데, 손을 흔들고 다시 원위치로 가는 과정에서 오른쪽으로 손을 흔들었다고 인식을 하여 다시 뒤로 슬라이드를 돌리는 경우 같은 것이 그런 예 중 하나이다.

일단, SDK가 완전히 공개되고, 프로그래밍 환경이 제대로 안착이 되면 재미있게 갖고 놀 만한 녀석이라고 할 수 있겠다. 아직까지는 할 수 있는게 그렇게 많지 않다는 것과 많은 부분이 제한적이라는 것이 꽤 많이 아쉽다. 또한 지원되는 프로그램은 극히 제한적이고, SDK로 제작할 수 있는 것도 꽤 제한적이라고 볼 수 있다. 거기에다, 현재 게임 지원은 문명5나 커발 스페이스 프로그램, 그리고 마인크래프트 (!!!) 같은 녀석이며, FPS류는 아직 제대로 지원하지 않는다는 걸 확인할 수 있었따. 하지만, 분명 이 녀석은 제품 자체로는 완성도가 높으며, 활용가능성도 무궁무진하고, 그리고 트레일러 광고에서 보여줬던 것과 같은 행동들은 근 시일내에 가능할 거라고 굳게 믿는다.

짧은 리뷰는 여기서 마치고, 이후 MYO를 이용한 프로그램이나 개발 강좌로 글을 다시 뵙기를...
// 쓸리가 없겠지만


'일상생활 > 뚱땅뚱땅' 카테고리의 다른 글

GAPD-7000 Uart 접속 방법 및 결과  (0) 2015.10.11
간단한 MYO 사용 후기 #gotmyo  (9) 2014.12.19
MDR-1RBT Mk.2 사용기  (0) 2014.11.30
본격! 핸드폰 개박살 내기  (0) 2010.04.24
  1. 미오....
    저 레벨은 아니지만 저희도 근전도 신호를 받는 장치랑 그걸로 하는 게임을 만들어봤었는데 :)
    생각보다 EMG는 힘들지 않아요
    오류가 나더라도 재미있었던 :D
    ...그래서말인데 미오 재미있나요?

  2. 욱, 적혀있었네요. 마인크라니 부들부들...
    역시 상용품(??) 이랑 걍 한거랑은 차이가 크군요ㅠ

    • Favicon of https://bengi.kr BlogIcon Bengi 2015.01.24 21:45 신고

      역시 제가 아는 그 관리안함님이시라면, 오랜만입니다 :)

      뭐, 전체적으로 완성도는 그렇게 높은 편은 아니고 그럭저럭 쓸만한 녀석입니다. 그리고, 미오 (?!) 는 쓸만한 녀석이긴해요. 프레젠테이션에서만큼은 최고입니다.

  3. 김진현 2015.08.17 16:18

    안녕하세요 myo에 관심을 가지고있는 대학생입니다! Nui(자연 조작법) 관련 Ppt발표에 사용을 해보고싶어 문의드립니다 혹시 기기를 2일정도 대여할 수 있을까요?? 편하신 시간에 직접 찾아뵙고 대여해서 신분증과 보증금맡긴후 직접 가져다드리겠습니다! 2일에 2만원 생각하고있고 관심있으시면 010 8664 9001문자나 답변 부탁드리겠습니다!! 감사합니다!!

    • Favicon of https://bengi.kr BlogIcon Bengi 2015.08.31 03:18 신고

      헛 이 댓글을 지금봤네요. 지금이라도 필요하시다면 댓글 남겨주세요

  4. 정진성 2015.09.17 16:17

    안녕하세요 myo를 사용하려고 생각중인 사람입니다. 다름이 아니라 맥에서 사용할 때 맥에 프로그램 깔고 패럴러즈로 PPT사용하면서 사용할 수 있는가요? 잘 몰라서 이런 질문을 드립니다

    • Favicon of https://bengi.kr BlogIcon Bengi 2015.09.24 22:32 신고

      가능할껍니다. 일단 키노트는 잘 작동됩니다. 다만 페레럴즈니, 설치된 윈도우에 MYO 프로그램을 또 따로 깔아야할겁니다 아마...

  5. realstud9 2016.01.06 15:17

    안녕하세요. 글 잘 읽었습니다. 저도 얼마전 구입했는데, usb를 제거하고 착용하라는 전단계에서 계속 머무네요. 회사에 이멜을 보냈더니 다른 컴에 해보라하는데. 다른 컴에도 안되더라구요. 혹 이런일이 있으셨나요?

    • Favicon of https://bengi.kr BlogIcon Bengi 2016.01.07 17:50 신고

      저는 이런 일을 겪어본 적이 없어서 제대로 대답을 드릴 수 없지만, 아마 펌웨어 문제일 거 같습니다. 이거 해결 방법이 아마 그 MYO 공식 유저 카페에 올라와 있는걸로 기억하는데, 거기서 한 번 찾아보시는게 어떠신지요?

댓글을 입력하세요

2014.11.30 00:31 - Bengi

MDR-1RBT Mk.2 사용기

요즘 글을 하도 안쓰다보니 어떤식으로 서두를 시작할지 잘 모르겠다. 사실 MMGear 헤드폰 제품 이야기를 꺼내면서 귀는 엄청나게 예민한데 실제로 쓰는건 그저그런 중저가형 제품이나 쓰는 돈에 너무 민감한 사람이었다는 걸 서두로, 처음써보는 30만원대 중고가형 제품이자 블루투스도 되는 그야말로 만능 헤드폰 MDR-1RBT Mk.2라는 이야기를 쓰려고 했으나 필력부족으로 이렇게 본론만 이야기하고 넘어가려고한다.


올레에서 11월 30일까지 MDR-1RBT  Mk.2를 5만원 할인하고, 그 할인한 가격에서 또 30%를 세일해주는 행사를 하고 있다. 거기다 올레 회원이라면 성실하게 통신료를 납부하고 있다는 증거이자 쓸데 없어 맨날 쌓이기만하는 올레 별을 써서 또 할인을 받으면 실제로 20만원쯤에 제품을 구입할 수 있다. 블루투스가 없는 모델인 MDR-1R Mk.2 제품이 20만원 중후반대에 가격을 형성하고 있는데, 블루투스가 붙은 녀석이 이것보다 싸게 나온것이다! 헤드폰 제조회사들이 상술인지 뭔지는 모르겠지만, 블루투스가 추가된 제품은 원 제품보다 한 10만원 이상 비싼건 당연하고 그렇게 기능이 좋지도 않은 뭔가 미묘한 것들이 많다. 그렇기 때문에 대부분의 사람들이 블루투스 없는 제품들을 추천하지만, 남자의 로망은 무선 아니던가. 맥북-아이폰-아이팟 삼위일체로 음악 감상을 하고있던 나에게는 블루투스를 지원하는 제품이 꽤 간절했었고, 이 세일을 발견했을 때 난 아무 생각 없이 카드를 긁었다. 이 제품이 집에 도착하자마자 뭔가 돈 낭비가 엄청났다는 걸 깨닫고 후회를 엄청나게 했지만, 그건 뭐 매번 뭔가를 지를때마다 연례 행사로 치르는 것이였고 뭐 시간이 지나면 잊혀지는 감정 아니던가. 지금 이 리뷰를 쓰고 있는 시점에서는 아깝다는 감정은 티끌만큼도 남아있지 않다.


소니가 헤드폰 사업에서 대박을 터뜨린 제품이 MDR-1R이라는 녀석 때문인데, 이 녀석이 하도 잘 팔리자 제품의 문제점을 개선한 Mk.2란 녀석을 내 놓았고, 그 후에 Mk.2에 블루투스가 붙은 무선 헤드폰을 내놓게 되었다. Mk.1, 그러니까 초기형에도 블루투스 모델이 있긴하지만 그 녀석과 이 녀석은 세부적인 디자인과 음질, 그리고 세부 사양이 다른고로 그렇게까지 비교할 만한것 같지는 않고 그냥 다른 제품으로 보는게 낫지 않나 싶다. 그렇기 때문에 타 제품이랑 비교보다는 MDR-1RBT Mk.1이 갖고 있는 장단점 위주로 사용기를 진행해보려고 한다.


일단, 고급스러운 포장과 헤드폰, 3.5파이 헤드폰용 잭, Micro USB 케이블, 그리고 휴대용 파우치로 된 구성은 나름 알차다면 알차다고 할만하다. 사실 이 제품을 꺼리낌 없이 산 이유 중 하나가 보통 MP3이나 맛폰에서 쓰는 이어폰 줄, 3.5파이 스트레오 잭을 연결해서 음악을 들을 수 있기 떄문이었다. 내장 배터리가 다 떨어져서 블루투스로 음악을 들을 수 없어도 그냥 잭 꼽고 들으면, 약간 선이 거치적거려 불편할지라도 음악은 들을 수 있고, PC방 같은데 가서도 헤드셋 찾으라 뭐하랴 이런 문제도 없을 뿐더러, 블루투스 음질 저하 문제를 걱정할 필요가 없다는 것은 정말 이 제품의 장점이다. 또한, 마이크 모듈이 내장되 있어서 음감 도중에 전화가 오면 통화를 할 수 있다던가,우측 측면에 달린 죠그 스틱으로 재생과 앞/뒤를 선택할 수 있다던가, 음량 조절도 나름 간편하다는 것은 장점이라면 장점이라고 할 수 있다.


음질에 대해서 이야기를 해보자면, 저음부가 강화됬다는 이야기를 듣고 나름 안심하고 산 녀석이었지만, 역시 소니답게 전체적으로 평평한 느낌이었고, 고음부가 역시 강한 녀석이었다. 좋은 음향기기를 쓰면, 안 들리던 악기가 들린다던지, 하나의 음인줄 알았던 게 사실은 두 악기의 음이었다던지의 농담 반 진담 반으로 하는 소리가 있었는데, 진짜 중저가형 제품 쓰다 이런 중고가형 제품 쓰니까 확연한 차이가 드러난다. 난 내가 듣던 음악에 악기가 하나 더 있을 줄은 생각도 안해봤고 그게 바이올린일 줄은 생각도 못해봤다. 이어버드로 들었을 때에는 바이올린이 1대였는데, 이걸로 들으니 바이올린 2대가 미묘하게 약간씩 다른 소리를 내고 있었다는 걸 알게 되었을 때 충격이란 말로 할 수 없을 정도였다. 하지만 음이 너무 잘 분리되고, 좌 우 스피커 구분이 너무 잘 되다보니 공간감은 꽤 높지만 한 쪽 귀에만 악기소리가 들리는 경우가 종종있다. 예를 들어 Rolling Girl을 들었을 때 보통 전주 파트인 피아노 소리는 약간 오른쪽 귀에서 크게 들릴 줄 알았는데, 이 녀석은 아예 오른쪽에서'만' 피아노 소리가 들린다. 이런 부분은 호불호가 좀 갈릴만한 거 같다. 한 쪽 귀로만 음악들을 건 아니잖아 ㅠㅠ


블루투스의 경우 페어링 및 음질은 괜찮은 편이다. 한 2m 정도 떨어져도 음악이 간혈적으로 끊길 뿐 재생은 잘 되고, 음질도 그렇게 나쁜 편은 아니였다. 그러나 뺴도 박도 못할 문제점이 하나 있는데, 이는 블루투스 페어링이 그렇게 깔끔하게 되어있지 않다는 것이다. 예를 들어 맥과 블루투스 연결을 해서 음악을 듣다가 전화가 올 경우 헤드폰으로 전화가 와야하는데 그렇지 않다. 얘가 동시에 멀티디바이스를 관리를 못한다는 치명적인 단점을 갖고 있기 때문인데, 이를 해결하기 위해서는 설정을 좀 만져야하고, 이조차 완벽한 해결책은 아니다. 또한, 블루투스 통화가 된다고 해도 마이크의 위치가 애매한 상황이라 말을 크게 해야하고, 주변 잡음 소리까지 잡아내는 경우가 있다. 얘가 통화용으로는 적당하지 않은 걸 인지를 못했었는데, 직접 통화를 해보고 나니 영 아닌거 같다. 이 말고도 문제가 있는데, 헤드폰에 3.5파이 잭을 연결할 경우 블루투스가 자동적으로 비활성화가 되고, 인풋도 4극이 아닌 3극 -즉 마이크는 사용 불가능- 이었다. 거기에다 3극이니 이어버드에 있는 것처럼 소형 리모컨 같은 건 쓸 수도 없다. 분명 헤드폰에 재생/앞/뒤 버튼이 있고, 음량버튼도 있는데 이는 블루투스에서만 사용할 수 있다는 게 큰 단점이라면 단점이다. 거기다 마이크도 달려있는데 마이크도 쓸 수 없다니! 음향기기 만드는 회사에 뭘 바라겠냐만은 이런 사소한 부분에도 좀 신경을 써줬으면 좀 더 기쁜 마음으로 제품을 썼을 텐데 좀 많이 아쉬운 편이다.


일단 이 녀석 펌웨어 업데이트 같은 걸 할 수 있다면, 맨 먼저 해야할 일은 블루투스 멀티 페어링 제대로 해결하는 것이고, 이 녀석 후속기부터는 좀 4극 3.5파이 단자를 채용해서 좀 더 "쓸모있는" 그리고 "다양한 기능을 갖춘" 녀석이 됬으면 한다. 많은 제품들이 단순히 블루투스 기능 하나 추가하고 끝인데, 그것보다는 블루투스 기능이 추가되면서 무엇을 할 수 있는가? 와 그것들을 보조하는 수단으로 이것이 적합한가? 라는 걸 고민을 좀 더 해봤으면 한다.


전체적인 평가는 블루투스 모델은 그렇게 메리트가 있는 제품이 아니라는 것이다. MDR-1R은 정말 괜찮은 제품이지만 MDR-1RBT (BT는 아마 블루투스의 약자일 것이다) 는 좀 포지션이 애매한 제품이다. 하지만, 20만원대에 구할 수 있다면야 분명히 정말정말 제 가격을 하는 제품이자 음감을 책임져줄 녀석인건 확실하다. MDR-1R 가격에 블루투스가 된다면 분명 메리트가 있는거 맞다. 그리고 블루투스가 불편하다고 하지만 일단 선에서 해방된다는 것만큼 매력적인 것도 없다는 걸 기억해야한다. 질러라! 지름신이 함께하기를!

'일상생활 > 뚱땅뚱땅' 카테고리의 다른 글

GAPD-7000 Uart 접속 방법 및 결과  (0) 2015.10.11
간단한 MYO 사용 후기 #gotmyo  (9) 2014.12.19
MDR-1RBT Mk.2 사용기  (0) 2014.11.30
본격! 핸드폰 개박살 내기  (0) 2010.04.24

댓글을 입력하세요

2010.04.24 22:16 - Bengi

본격! 핸드폰 개박살 내기

핸드폰이란 존재는 일상 생활에서 상당히 중요한 부분을 차지하고 있는 물건이다.
01X로 시작하는 번호를 갖고 있으며 단순한 전화기능 뿐만 아니라 문자 메세지, 사진 촬영, 인터넷 접속, 게임 등등 많은 기능이 내장되어있다.

그만큼, 6개월만 지나면 60만원짜리 고가폰이 공짜폰이 되는 암담한 현실에 처해있다. 너무나도 빠른 하드웨어 업그레이드와 UI 업그레이드로 인해서 핸드폰은 계절 상품의 되어 버린 것이다...! 하지만 2년 약정이라는 덫에 걸리게 된 수많은 청소년들은 신형 폰을 보면서 하악하악 거릴 수 밖에 없는데...

이럴 때 쓰는게 핸드폰을 박살 내서 새로 사는 방법이다.
그 방법에 대해서 이야기를 해보도록 하겠다.

나는 삼성 애니콜의 SPH B2300이라는 폰을 초기에 사서 3년 가량 쓰게 되었는데 상당히 고통스러웠다. 뭐 쇠고기 1근을 들고다니는 무게 + 콘크리트 바닥에 내동댕이를 쳐도 버티는 내구성으로 인해서 고장으로 인한 교체는 꿈도 못 꾸고 살았는데, 핸드폰의 약점을 알아냄으로써 그것이 해결이 되었다.

HMX20 | Normal program | Pattern | 1/30sec | F/5.6 | 0.00 EV | 6.3mm | ISO-200 | Flash fired요놈이 B2300 스페어용 부품까지 합치면 3마리다.

HMX20 | Normal program | Pattern | 1/33sec | F/5.6 | 0.00 EV | 6.8mm | ISO-200 | Flash fired나사를 풀자!

HMX20 | Normal program | Pattern | 1/30sec | F/5.6 | 0.00 EV | 6.6mm | ISO-200 | Flash fired이런게 나올꺼다. 액정부분에 톡 튀어나온 것이 액정 연결선인데, 현재 끊긴 상태


HMX20 | Normal program | Pattern | 1/40sec | F/1.8 | 0.00 EV | 7.5mm | ISO-200 | Flash did not fire이부분이 액정에 연결

HMX20 | Normal program | Pattern | 1/40sec | F/1.8 | 0.00 EV | 7.5mm | ISO-200 | Flash did not fire이렇게 절단이 되면 액정은 더이상 안ㅋ나ㅋ옴ㅋ -> 이 선 값이 1~2만원한다 고로 꽁폰을 또 사게 될 수도 있다.



앞의 글은 쓰잘데기 없다. 액기스만 뽑아보자.

역으로 스페어 폰(공폰)을 구해서 고장난 부위의 부품만을 교체하거나 아예 메인 기판만 빼서 스페어 폰에 이식을 하는 방법도 있다. 이런 경우에는 스페어폰이 중고이기에 상당히 싼 가격에 수리를 할 수 있다는 장점이 있다. 추가적으로 A/S 센터따윈 안가도 된다...! 집에 소형 드라이버하고 적절한 두뇌만 있으면 된다. A/S 센터에서 바가지를 많이 씌우는데 그런거 무시하고 옥션이나 중고장터 같은데에서 같은 기종의 폰을 사서 직접 수리하면 된다.

참고1. 삼성 핸드폰의 경우에는 모듈화가 참 잘되어있는 편이라서 특정 부품이 고장나면 그것만 뜯어내고 바꾸면 된다. 또 역으로 그 부품만 고장내거나 제거 할 수도 있다는 거...

다만 삼성 핸드폰의 약점은 모듈화를 위해 쓰인 필름 전선이다. 이 전선의 내구도가 상당히 약해서 손톱으로 살짝 그으면 그대로 끝장난다. 고로 조심조심해서 다뤄야한다. 약간의 충격은 버티지만 강한 충격을 여러 번 받았을 때에는 (ex 콘트리트 바닥에 3번 연속 낙하) 상당한 데미지를 받게 된다. 나의 경우에는 애들과 함께 내구도 테스트를 한답시고 콘트리트 바닥에 3번 강하를 했고 액정이 나갔다... -_-;; 그 때에는 스페어 폰 개념이 없었음으로 A/S 센터에서 돈 왕창내고 수리했다. -_-;;

여튼 제목은 본격! 휴대폰 개박살 내기지만, 휴대폰 수리에 중점을 둔 글이라 할 수 있다. 일단 분해 한다는 거 자체가 박살 내는거니까...

'일상생활 > 뚱땅뚱땅' 카테고리의 다른 글

GAPD-7000 Uart 접속 방법 및 결과  (0) 2015.10.11
간단한 MYO 사용 후기 #gotmyo  (9) 2014.12.19
MDR-1RBT Mk.2 사용기  (0) 2014.11.30
본격! 핸드폰 개박살 내기  (0) 2010.04.24

댓글을 입력하세요
